초성전자는 PCB 보드 등 초소형 물체 측정 전용 열화상 카메라인 ‘PI 640 Microscope’를 최근 업그레이드했다. PI 640 Microscope는 기존 PI 640 렌즈와 교체하여 사용할 수 있으며, 이를 위한 별도의 교정이 필요하다.

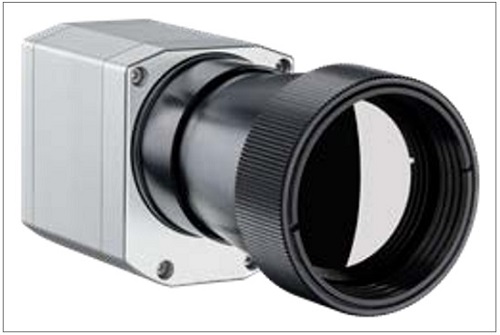

▲ PI 640 Microscope

현미경 광학 장치 PI 640 Microscope는 광학적 분해능을 통해 가장 작은 물체의 전기적 시험과 열분석을 동시에 가능하게 한다.

또한 최소 28µm를 측정할 수 있으며 최대 125Hz의 프레임률로 모니터링할 수 있다. 모니터링된 영상은 사후 분석을 위해 방사형 비디오 시퀀스(RAVI)와 영상(wmv)으로 저장할 수 있다.

PI 640 Microscope는 열화상 카메라로써 측정하는 위치를 열화상으로 표시하며 초성전자에서 무료로 제공하는 소프트웨어를 통해 희망영역 측정, 데이터 추출을 통해 품질 관리 및 유지, 공장자동화에 도움을 줄 수 있다.

또한 방사율 설정, Averaging, Peakhold 등의 기능을 사용하여 사용자 환경에 맞게 온도를 측정할 수 있다. 무료로 제공되는 소프트웨어와 함께 전체 매뉴얼 및 퀵 메뉴얼이 제공되어 소프트웨어 사용 및 활용에 어려움이 없다.

특히 작은 영역에서의 온도 분석이 중요한 환경에서 픽셀별 측정영역을 별도로 설정하거나 이를 통해 자동으로 화면 내 가장 뜨거운 온도 포인트를 따라가는 기능을 사용할 수 있다.

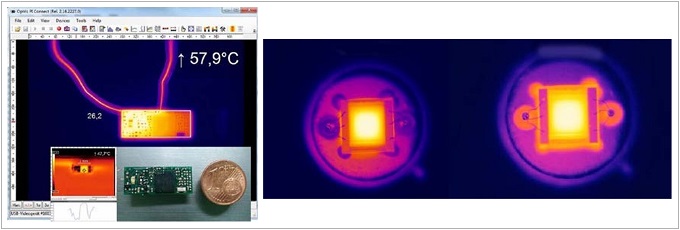

▲ PI 640 Microscope 사용 화면

또한 더욱 세밀한 온도 분석을 위해 색상 팔레트를 사용자 환경에 맞게 설정이 가능하며 모든 기능은 RAVI 형식으로 저장된 영상 파일을 통해 추후 설정 및 적용이 가능하다.

그 외에도 실시간 측정 화면에서 스냅샷 기능을 통해 TIFF, csv 파일로 저장할 수 있으며, TIFF 파일은 RAVI 파일과 동일하게 PIX Connect를 통해 사후 설정 적용 등이 가능한 파일이며, csv 파일은 x축 측정영역, y축이 시간으로 된 엑셀 파일로 스냅샷 저장 당시의 각 픽셀별 온도를 나타내며 이를 통해 맵핑이 가능하다.
