이스라비젼, 혁신적인 3D 고정밀 센서 ‘X-GAGE3D’ 상반기 출시 예정

2020.05.12 09:38:47

[첨단 헬로티]

이스리비젼은 혁신적인 3D 고정밀 센서 ‘X-GAGE3D’를 올해 상반기에 출시할 예정이라고 밝혔다.

신제품 X-GAGE3D는 대상물의 부피와 거리에 대해 유연하게 대응할 수 있어, 매우 효율적인 자동차 생산 품질관리가 가능하다. 따라서 자동차 생산 공정의 바디라인 및 의장라인에서 광범위한 정밀 측정과 로봇 가이던스 애플리케이션으로 적용할 수 있다.

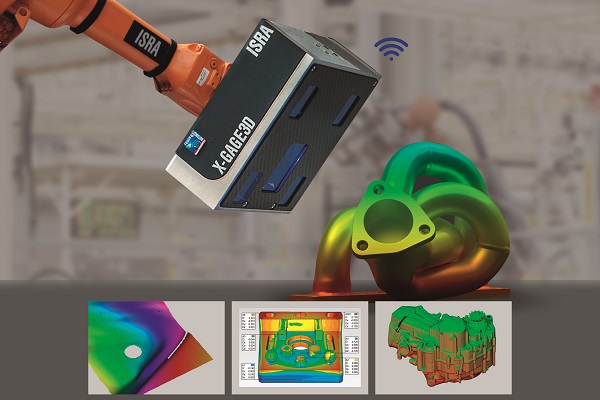

그림 1. X-GAGE3D는 아주 작은 디테일도 놓치지 않는 획기적인 3D측정 기술이다.

빠른 속도와 정밀한 3D 구조광 방식의 형상 측정 최적화

유수 독일 자동차 회사들은 이미 이스라비젼의 신제품 ‘멀티 스테레오 3D 스캐너’를 인라인 3D측정에 적용하여 정확한 품질제어를 도모하고 있다.

이 시스템은 3D 구조광 센서를 기반으로 높은 정확도를 보장한다. 휠하우스 또는 트렌스미션 터널과 같이 기존 기술로는 측정이 어려운 형상도 In-line, At-line, Off-line에 관계없이 유연한 측정이 가능하다.

현재 국내 자동차 산업에서도 인라인 품질관리를 획기적으로 개선하기 위해 검토가 활발히 진행 중에 있다.

또한, 전자제품의 최종 완제품과 부품에 대한 외관 및 치수 검사가 가능하기 때문에, 현재 국내 메이저 전자업체에서도 초기 검토가 빠르게 진행되고 있다.

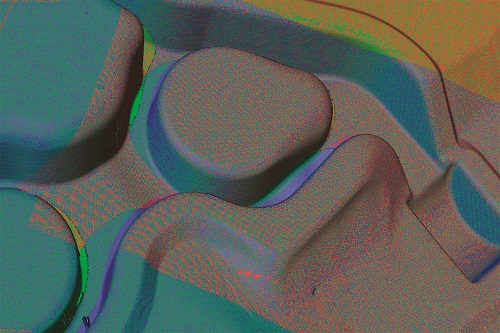

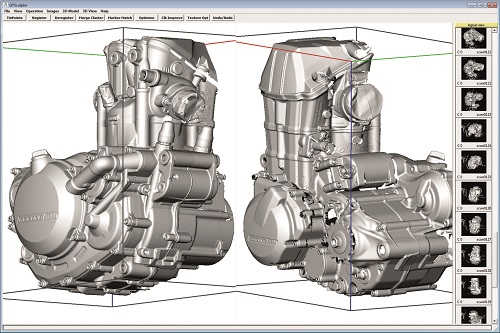

그림 2. 멀티 스테레오 3D측정 기술은 입체 이미지를 분석하고, 완벽한 초미세 포인트 클라우드를 생성한다.

올인원 센서는 4개의 고해상도 카메라와 고성능 LED 프로젝터 기능을 통해 매우 어려운 조건에서도 모든 물체 형상을 한 번에 감지한다. 이 혁신적인 멀티 스테레오 기술은 입체 이미지를 분석하고, 완벽한 초미세 포인트 클라우드를 생성한다. 여러 각도에서 대상 표면을 캡쳐하기 때문에 다양한 원근감으로 반사 표면에서도 정확도를 보장한다. 더불어 기존 기술로는 어려운 복합 소재의 대상물에 대해서도 신뢰성 있는 데이터를 제공한다.

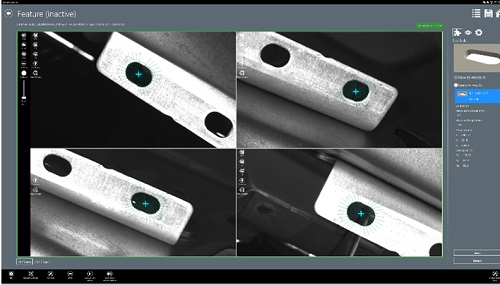

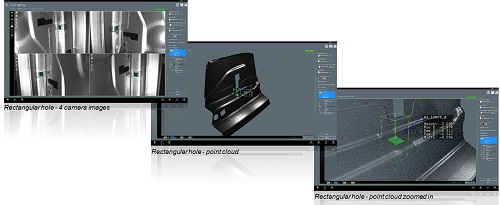

그림 3. 4개의 고해상도 카메라 이미지

측정 거리는 190mm까지 줄이고, 정확도는 높인 해당 신제품 센서를 독일 유수 자동차 회사에서는 이미 공정에 적용하고 있다. 특히 센서의 제약되는 방향이 없기 때문에 로봇 포지셔닝이 간단하다.

그림 4. 물체와의 거리를 190mm까지 줄여 최고의 접근성을 제공하고 있다.

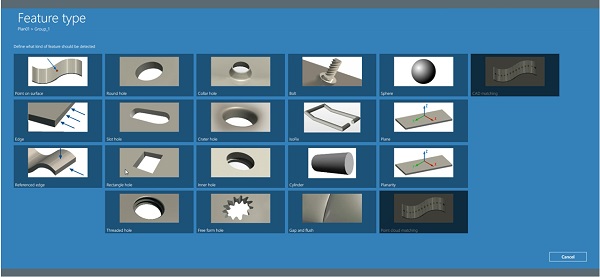

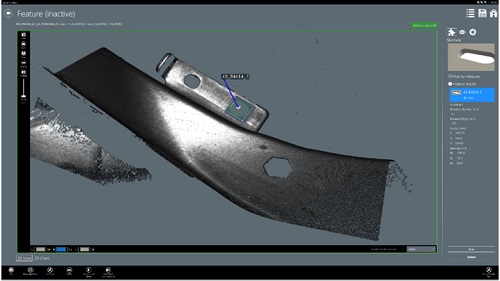

내장된 소프트웨어는 구멍, 볼트, 모서리 등과 같은 모든 형상을 측정한다. 측정된 형상은 센서에서 바로 분석되므로, PC에서 추가 분석이 필요 없다. 캘리브레이션(Calibration)된 로봇과 센서를 통해 좌표의 정확성을 보장하여 CMM 측정 정밀도에 견줄 수 있다.
