[첨단 헬로티]

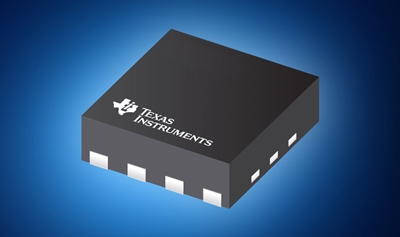

반도체 및 전자부품을 공급하며 신제품 소개(NPI)하는 유통기업 마우저 일렉트로닉스가 텍사스 인스트루먼트(Texas Instruments, TI)의 비보정 증폭기 OPA855를 공급한다고 1일 밝혔다.

마우저는 "신제품 OPA855는 광대역, 저잡음, 바이폴라 입력 연산 증폭기로 고 대역폭 트랜스임피던스 및 전압 증폭기 애플리케이션에서 높은 성능을 제공한다. 또한 8GHz 이득 대역폭 곱(GBWP)의 특징을 갖춰 높은 이득을 얻도록 구성할 수 있으며, 동시에 넓은 폐쇄 루프 대역폭을 유지한다. 0.98nV/√Hz의 낮은 입력 전압 잡음은 증폭기의 잡음을 최소화하며, 2,750V/µs의 높은 슬루율 덕분에 넓은 출력 전압폭이 가능하다"고 소개했다.

트랜스임피던스 증폭기(TIA) 애플리케이션의 경우, 마우저가 공급하는 TI의 OPA855는 입력 정전용량이 0.8pF에 불과해서 총 회로 입력 정전용량을 최소화하고 속도가 개선된 회로를 설계할 수 있다. 이 장치에는 고유의 패키지 핀 배치 방식이 적용돼 피드백 네트워크의 레이아웃이 간소화했다.

더불어, 입력과 피드백 연결 간 핀 대 핀 정전용량을 절연시킨다. 마우저는 이러한 핀 배치 방식으로 회로를 설계하면 증폭기의 피드백 네트워크 주변의 총 기생 정전용량이 감소하므로 고이득 TIA를 설계하고 넓은 대역폭을 실현할 수 있다고 전했다.

OPA855를 사용하는 TIIA 애플리케이션에는 TI의 TDC7201 등 시간-디지털 변환기를 갖춘 광학 ToF(Time of Flight) 시스템이 포함된다. TI의 THS4541 또는 LMH5401 등 차동 출력 증폭기를 갖춘 고분해능 LIDAR 시스템에서 고속 ADC(아날로그-디지털 변환기)를 구동하는 데에도 OPA855를 사용할 수 있다.

OPA855는 TI의 초광대역 연산 증폭기 제품군에 최근 포함된 제품으로, FET-입력 OPA858 및 OPA859 소자도 여기에 포함된다.

이 증폭기 제품군은 광대역 트랜스임피던스 회로뿐만 아니라 고속 데이터 수집 시스템, 저잡음 프론트엔드 등 다양한 분야에 활용할 수 있다. 이 장치에는 전용 연산 증폭기 평가 모듈 OPA855DSGEVM과 범용 비장착 평가 보드 DEM-OPA-WSON8-EVM이 지원된다.
