오는 3월 28일부터 30일까지 코엑스 A, B, C, D홀에서 제7회 한국머신비전산업전(Korea Vision Show)이 개최된다. (사)한국머신비전산업협회와 코엑스, ㈜첨단이 공동 주관하는 국내 유일의 스마트공장 & 산업자동화 전문 전시회인 'Smart Factory + Automation World 2018'과 동시에 개최되는 이번 전시회에는 약 500개 기업, 3만여명이 참관할 것으로 예상되고 있다.

인더스트리4.0과 스마트팩토리의 기반 기술인 머신비전에 대한 관심이 그 어느때보다 높은 상황에서 본지는 제7회 한국머신비전산업전(Korea Vision Show)에서 참관객들의 이목을 끌만한 제품들을 정리해봤다.

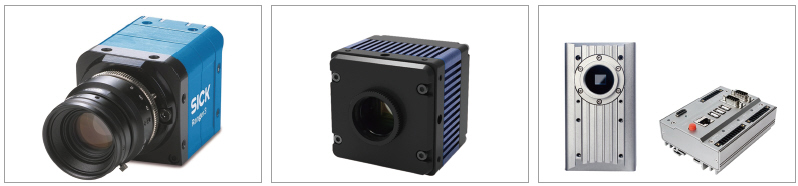

노비텍, 자체 개발한 3D 카메라

노비텍은 자체 기술로 개발한 3D카메라와 글로벌 브랜드의 스마트 카메라를 선보인다.

노비텍이 자체 개발한 'g-Nova3D-1280' 모델은  Laser Triangulation 방식의 3D카메라로, LUXIMA LUX1310 CMOS 이미지 센서가 탑재되었으며 43,700fps,  1280x16 pixels로 빠르고 정확한 3D이미지 추출이 가능하다. 또한 인크리메탈형 로터리 엔코더가 탑재되어 A/B상 입력이 가능하여 물체의 회전각 및 변위량 측정이 가능하기 때문에 보다 다양한 애플리케이션에서 유용하게 적용될 예정이다.

SICK사의 뛰어난 3D성능을 보장하는 제품 'Ranger3'는 오랜 경험과 고객 피드백을 바탕으로 개발된 초고속 카메라로 우수한 3D 측정을 위해 SICK만의 새로운 CMOS 센서를 사용하는 첫 번째 제품이다. 75KHz(2560x80)의 탁월한 측정 속도와 정확성으로 생산 처리량을 증가시키며, 뛰어난 이미지 프로세싱으로 최상의 결과물을 출력하여 고속 3D비전 에플리케이션을 위한 새로운 표준을 제시할 예정이다.

다음으로 선보일 예정인 Roseek사의 Woodpecker는 산업용 스마트 카메라로, 통합x86-에 기반을 둔 이미지 획득 및 영상처리를 위한 머신비전 시스템으로 INTEL ATOM CPU E3845의 CPU와 4G0byte DDR3L 메모리보드를 탑재했다. CCD/CMOS센서로 최상의 이미지 퀄리티를 자랑하여 현재 제품 표면검사, 정확한 치수 획득, OCR, 바코드 인식 등의 다양한 애플리케이션에 적용되고 있다.

디딤, 독창적 개념의 광학 센서

디딤(DeeDiim)은 광학 센서를 선보일 예정이다.

Surf.Finder라는 광학 센서는 정량적 측정 데이터를 기반으로 표면 재질을 직접적으로 구분/판별/인식할 수 있는 신개념 센서이다. 기존 센서들은 표면 각도, 반짝임, 색상, 반사도 등의 표면 특성들이 상호 교란하여 찍힘, 스크래치, 이물 등의 검사요소들을 별도로 구분하여 그 크기나 수준을 파악하는 것이 거의 어렵다.

그러나 디딤의 광학 센서는 거칠기, 기울기, 반사율 등 표면의 광학적 특성을 결정짓는 요소들을 별개로 측정하여, 기존의 방식과는 달리 검사요소들을 독립적으로 구분짓고 그 크기 등의 수준들을 정량적으로 파악할 수 있다는 것이 차별화된 점이다.

디에이큐시스템, 프레임 그래버와 카메라

다양한 인터페이스 카메라들과 연결해 영상을 수집하는 영상수집장치 전문제조업체인 디에이큐시스템은 머신비전 카메라와 프레임 그래버와 보드를 전시한다.

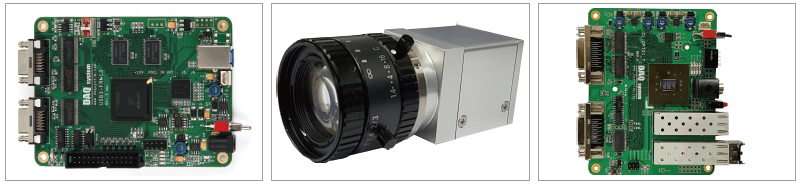

디에이큐시스템이 전시할 제품 중 하나는 'USB3-FRM13' 프레임 그래버다.

이 제품은 Full Configuration Camera link Camera 의 영상을 USB3.0 인터페이스로 영상을 PC에 전송하는 영상수집장치다. 기존 제품들에 비해 USB3.0 방식을 사용하여 휴대성 및 간단한 Plug & Play 기능을 구현한 대용량(5Gbps) 데이터 전송을 할 수 있는 것이 특징이다.

다음으로 'USB3-CAM02' 카메라도 전시할 예정이다. 'USB3-CAM02'는 1M 픽셀 CMOS 디지털 센서와 글로벌 셔터를 갖는 USB3.0 인터페이스 카메라로, 12bit의 모노 디스플레이이며, 해상도와 속도는 1280x960(50fps)/720p(60fps) 지원이 가능하다.

이와함께 선보일 제품이 'CL-OPT01_R'과 'CL-OPT01_T' 보드다. CL-OPT01 보드는 Camera Link 신호를 받아 광신호로 변환해주고, CL-OPT01 보드는 광신호를 받아 Camera Link 신호로 변환해주는 보드다. Camera Link 인터페이스의 거리 제한(10m)을 100m로 늘려준다.

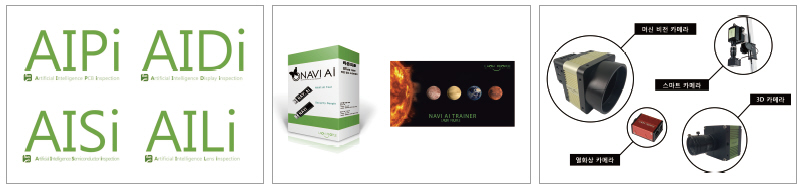

라온피플, AI 비전 검사솔루션과 머신비전 카메라

라온피플은 인공지능(AI) 비전 검사솔루션과 차별화된 기능의 머신비전 카메라를 출품한다.

라온피플의 인공지능 비전 검사 솔루션은 딥러닝 검사를 통해 기존 Rule Based 대비 혁신적인 검사 정확도를 제공할 뿐만 아니라, 짧은 Tact Time에 검사가 이루어 질 수 있어서 인라인 솔루션에 적합하다. 또한 PCB, 디스플레이(OLED), 반도체, 렌즈에 특화된 솔루션 패키지 형태로 제공되므로, 신속한 도입 검토 및 현장 적용이 가능하다. 애플리케이션별로 PCB 검사 솔루션 ‘AIPi’, 디스플레이 패널 검사 솔루션 ‘AIDi', 반도체 검사 솔루션 ‘AISi’, 렌즈 검사 솔루션 ‘AILi’으로 구분된다.

다음으로 선보일 제품은 인공지능 비전 SW인 'NAVI AI'와 학습툴인 'NAVI AI Trainer'다. NAVI AI는 랜덤한 위치에서 비정형적으로 발생되는 불량을 딥러닝으로 검사함으로써, 과거 비전 검사의 어려움을 해결한다. 또한, 비전에 대한 전문 지식이 없더라도, 양품/불량 이미지만 입력하면, NAVI AI Trainer를 통해 고객이 직접 학습 시키는 것도 가능하다.

NAVI AI는 고속 양불 판정 및 고속 물체 분류용인 'AI Mercury, 패턴매칭 및 물체의 위치와 카운팅 등의 검출에 사용되는 'AI Venus', 비정형적으로 발생하는 여러 불량 형태 검출이 가능한 'AI Mars'로 나눠볼 수 있다. NAVI AI Trainer는 사용자가 직접 이미지를 훈련시킬 수 있는 편리하고 강력한 학습 툴이다.

라온피플은 또한 스마트팩토리 및 고도화된 공정자동화 구축을 위한 산업용 카메라 라인업을 전시할 예정이다. OLED/LCD 검사를 위한 고해상도 비전 카메라(50 Mega Pixel CXP 카메라)는 ▲우수하고 균일한 저저도 특성 ▲고속 Tact Time(30fps) ▲높은 가성비가 특징이다. 이와함께 선보일 세계 최초 딥러닝 스마트 카메라는 NAVI AI Mercury, Venus, Mars 기능을 스마트 카메라로 구현가능하다. 인라인에 최적화된 3D Camera 및 패키지화된 솔루션(본딩, LCD Window)을 제공하는 3D 카메라 & 솔루션, 객체의 온도를 실시간으로 검사(이상 온도 감지시 실시간 알람)할 수 있는 열화상 카메라도 전시된다.

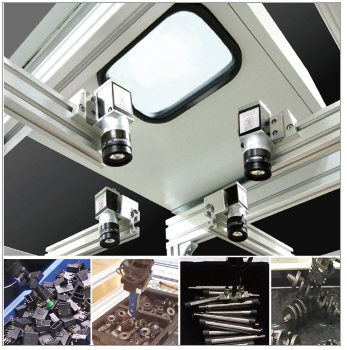

램스, 머신비전 검사장비 '3D Bin Picking System(TVS 3.0)'

영상처리장비, 고속라인스캔비전시스템, 머신비전시스템 사업을 영위하고 있는 (주)램스는 머신비전 검사장비인 '3D Bin Picking System(TVS 3.0)'을 출품한다.

램스가 선보일 3D Bin Picking System은 탁월한 3D 인식알고리즘(3D CAD File)이 적용돼 어려운 제품 인식이 용이하고, 다중 인식 기능을 갖춰 이종 제품 인식을 할 수 있다. 이 시스템은 고속 처리 기능이 있으며 다양한 로봇 메이커 제품과 인터페이스가 가능하다.

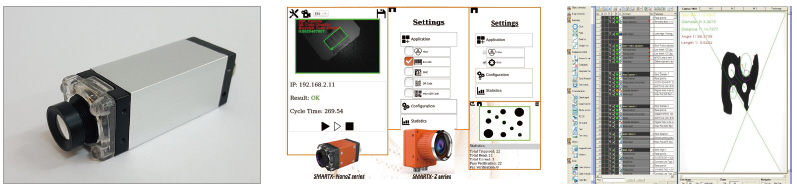

비즈캠코리아, 차별화된 머신비전 솔루션

비즈캠코리아(VIZCAM KOREA)는‘SMART X’, ‘WebSpect’, ‘WIZER’ 등 차별화된 머신비전 솔루션을 전시한다.

‘SMART X’는 비전소프트웨어가 내장된 초소형 스마트카메라다. 고성능이면서도 초소형 사이즈로 공간과 사용의 제약 없이 적용하여 사용할 수 있다.‘Out of the box, Plug & Play’ 기능으로 너무나도 편리한 머신비젼 툴이다. 복잡한 작업과 시간의 낭비가 필요없는 간편하고 빠른 사용이 가능한 스마트 머신비젼이다.

‘WebSpect’는 Smart X 용으로 개발된 빠르고 유연한 최신 소프트웨어다. 웹 브라우저를 통하여 무선으로 접속하여 원격설정 및 컨트롤이 가능하므로, 장소에 구애받지 않고 실시간 검사프로세스를 확인함은 물론 사용하는 애플리케이션의 다양한 구성조정을 가능하게 해준다.

‘WIZER’ 는 아이콘기반 비젼소프트웨어다. 어렵고 복잡한 프로그래밍코드를 작성하는 대신에 도구아이콘의 ‘Drag & Drop’만으로 간단하게 비전검사 응용프로그램을 만들고 설정한다. 사용하기 쉽고 간단하면서도 다양한 응용분야의 라인에 신속하게 배치하여 강력하고 효율적인 비젼 애플리케이션 기능을 발휘한다.

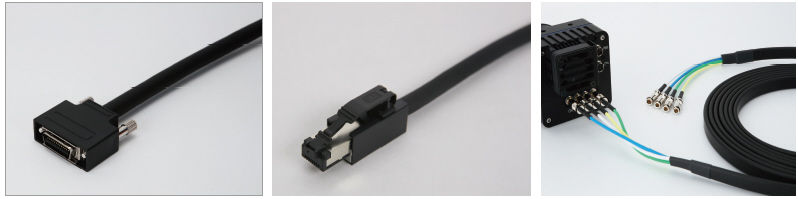

와이앤케이솔루션, 다양한 인터페이스용 머신비전 케이블

와이앤케이솔루션(YNK Solution)은 다양한 인터페이스에 적합한 머신비전 케이블을 선보인다.

와이앤케이솔루션이 선보일 첫번째 케이블은 Camera Link에 적합한 High-Flex Cable Assembly다. 이 제품은 내마모성 및 저분진성이 대폭 향상됐으며, 최대전송거리는 10m (@3taps, 85MHz), 7m (@8taps, 85MHz)다. 100만회 이상의 가동테스트를 완료한 이 제품은 EMI Immunity 기능이 우수하다.

다음으로 GigE 표준을 따르는 High-Flex Cable Assembly다. 이 케이블은 EtherCAT., EtherNet/IP, CC-Link IE 등의 Fieldbus용 솔루션을 완비했다. 내마모성 및 저분진성 대폭 향상된 이 제품은 최대전송거리 40m이며, 300만회 이상의 가동테스트를 완료했다. 이 제품 또한 EMI Immunity 기능이 우수한 것이 특징이다.

이와함께 선보일 케이블은 CoaXPress 표준을 따르는 High-Flex Cable Assembly이다. 최대전송거리는 30m(CXP-6)이며, EMI Immunity 기능이 우수하고, 가동형 애플리케이션에서 랩 및 필드 테스트를 완료했다.

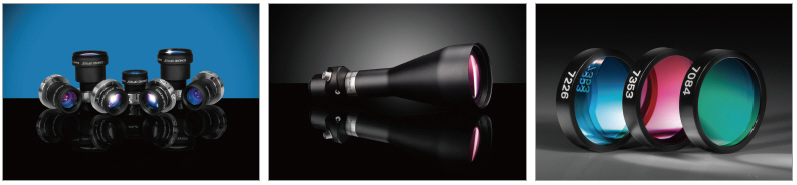

에드몬드옵틱스, 차별화된 산업용 렌즈와 필터

에드몬드 옵틱스코리아는 다양한 차별화된 산업용 렌즈와 필터를 전시한다.

‘Ultra Narrow Bandpass Filter’의 주요 특징은 ▲비투과 파장대역에서의 깊은 차단력 (up to OD 10) ▲ 투과 파장 대역에서의 높은 투과율(98% Peak Transmission) ▲ 좁은 대역폭 (FWHM width <1nm)과 낮은 중심 파장 대역 공차(CWL Tolerance: 0.05nm) ▲ 최신 Plasma 증착 공정으로 높은 Laser Damage저항성 및 장시간 제품 성능 유지 ▲ 신호 대 잡음비 향상으로 인해 Background Noise 제거 탁월함 등을 들 수 있다. 주요 애플리케이션으로는 형광 현미경, 유동 세포 분석기, 실시간 PCR / DNA 염기 서열 분석 등에 활용할 수 있다.

‘Compact Ruggedized Fixed Focal Length Lens’는 자동화 공정, 로봇 공학 및 검수와 같이 진동, 충격에 민감한 특수 환경에서 안정적인 이미지를 획득할 수 있다. Stability Ruggedization (안정성 등급의 강건 설계)로 렌즈 손상을 방지하고, 외부 충격에도 동일한 맵핑을 유지하여 Pixel Shift를 최소화할 수 있다. 또한, 컴팩트한 사이즈로 시스템을 소형화하며, 간소화된 메커니즘으로 하우징 내의 움직임을 방지할 수 있다. 6mm에서 50mm 사이의 다양한 초점거리와 f/#로 이용 가능하다.

'Mercury TL Liquid Lens Telecentric Lens'는 특별한 특성을 가진 Telecentric lens에 전기적으로 자동 초점을 가능하게 해주는 Liquid lens가 결합된 형태로, Working Distance 내에서 Telecentricity 유지가 가능하다. 또한, Liquid lens를 통해 curvature를 조절함으로써 이미지 센서에 닿는 ray angle 조절이 가능하고, 시차(Parallax Error)를 줄여준다.

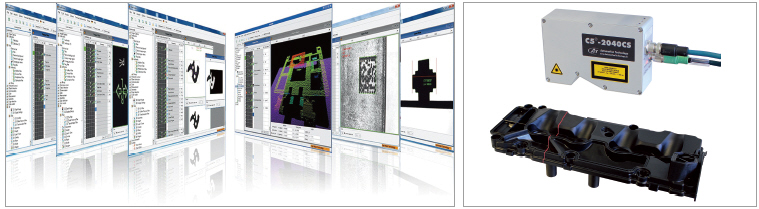

이브이티코리아, 머신비전 소프트웨어와 3D 스캐너

이브이티(EVT)코리아는 머신비전 소프트웨어 '아이비전'과 3D 스캐너를 전시한다.

아이비전(EyeVision)은 최신의 독일 기술을 적용한 비전소프트웨어로, Drag & Drop 과 간단한 설정만으로 2D는 물론 3D 애플리케이션을 위한 솔루션을 복잡한 코딩 없이 쉽고 빠르게 수행할 수 있는 것이 특장점이다.  따라서 2D & 3D 솔루션은 복잡한 2D 및 3D 검사를 매우 빠른 시간에 구축하고, 현장의 변수에 즉각 대응하여 도입시간을 획기적으로 단축시켜 비용 절감의 효과를 극대화시킬 수 있다.

3D 스캐너인 '아이스캔 3D'는 고정밀, 고속 스캔기능, FIRPeak 알고리즘 탑재로 향상된 이미지를 얻고, 미리 칼리브레이트된 제품으로 컴팩트해 현장에 바로 적용이 가능한 3D 스캐너이다. 아이비전과 함께 사용하여 다양한 검사에 바로 대응이 가능한 것이 특징이다. 25가지의 프리칼리브레이트 모델 중 선택할 수 있으며, 견고한 IP67 등급이며, GigE 인터페이스로 쉽게 설치할 수 있다.

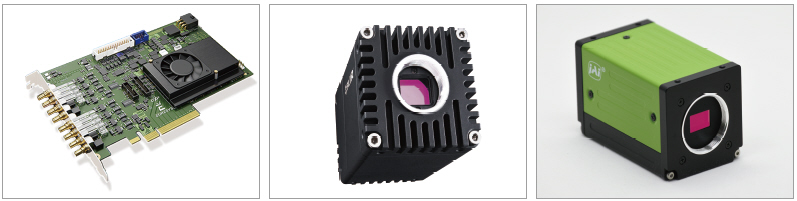

화인스텍, 글로벌 브랜드 머신비전 카메라

화인스텍은 글로벌 브랜드의 다양한 머신비전 카메라를 출품한다.

먼저 선보일 제품은 EURESYS의 'Coaxlink Octo'다. Coaxlink Octo의 카메라 데이터 전송률은 PCIe Gen3 x8 버스에서 5GB/s, 피크 공급 대역폭은 7.8GB/s, 유효 공급 대역폭은 6.7GB/s이다. 이 제품은 또한 Memento 이벤트 로그툴과 호환되며 하나의 프레임그래버와 하나의 슬롯으로 최대 8대의 카메라를 지원한다.

주요 타켓은 멀티 카메라 분야이며, 성공적인 Coaxlink 적용 분야로는 3D AOI, FPD 검사, 인쇄 작업 검사, 차량 내 비디오 전송 등이 있다.

다음으로 FLIR의 ORX-10G-123S6C-C도 전시된다. ORYX 10GigE 카메라는 최신 센서를 활용하여 60FPS 이상에서 4K 해상도, 12bit 이미지 캡처를 최대 전송 속도 10Gbit/s로 지원한다. ORYX의 10GBASE-T 인터페이스는 저렴한 CAT6A에서 50m 이상, CAT5e에서 30m 이상의 케이블 길이에서 안정적인 이미지 전송을 제공한다.

이와함께 화인스텍은 JAI의 'AP-3200T-USB'도 선보인다. AP-3200T-USB는 3CMOS 프리즘 기반 산업용 RGB 영역 스캔 카메라로 보통의 Bayer 컬러 카메라보다 우수한 색 재현성과 정밀도를 제공한다. 보통의 3CCD 카메라 보다 높은 해상도(320만 화소)와 3배 빠른 출력(320만 화소로 최대 38.3FPS에 최대 전송률 366MB/s)을 자랑한다. 이전 APEX 모델보다 저렴한 가격으로 차세대 컬러 검사 시스템을 결정하는 것이 그 어느 때보다 더 쉬워졌다.
