햅코모션에서 제공하는 고속 솔루션 ‘DTS2’는 정확하고 반복적인 인덱스 운동이 가능하므로 1분에 84개의 제품을 포장할 수 있다. 이 시스템은 또 다양한 제품을 설비의 큰 변화 없이 처리할 수 있어 사용자에게 상당한 비용 절감효과를 가져주며, 유지보수가 거의 필요하지 않은 것이 특징이다.
콜린 미어 엔지니어링(Colin Mear Engineering)은 고품질의 맞춤형 및 일반 포장기계를 설계, 제조 그리고 조립하는 기업이다. 포장 산업에서 선두적인 위치에 있는 이 회사는 최근 진행한 프로젝트에서 높은 제품 생산율을 자랑하는 콤팩트한 다용도 포장기계 개발을 진행했다.
이 기계는 제품을 2개의 컨테이너에 담고, 이 컨테이너는 포일 봉투에 넣어진 뒤 밀봉되어 나가는 과정으로 1분에 84개의 제품을 처리할 수 있다. 콜린 미어 엔지니어링은 오랫동안 이 기계를 최소한의 유지보수로 운영하기 위한 정확한 회전시스템을 필요로 했으며, 햅코모션의 고속 솔루션 ‘DTS2’를 채용했다.

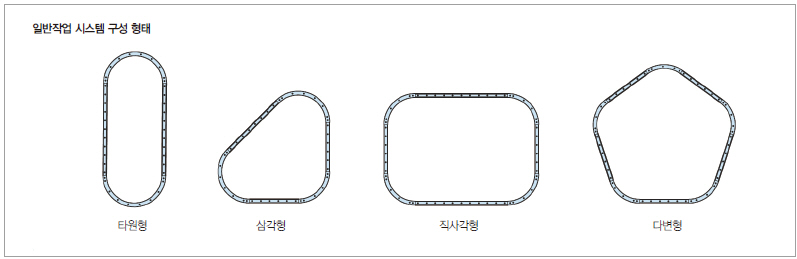

▲ 그림 1 다양한 형태로 구성할 수 있는 DTS2.
햅코모션의 DTS2 구동 트랙 시스템은 이중구동 스크롤 시스템을 사용하여 직관적이고 다이내믹한 드라이브를 제공하여 500mm의 인덱스 거리를 단 0.5초에 이동하여 1분에 84개의 제품을 포장할 수 있다. 이 트랙 시스템은 정확하고 반복적인 인덱스 운동이 가능하기 때문에 짧은 사이클 시간 안에 작업을 처리할 수 있다.

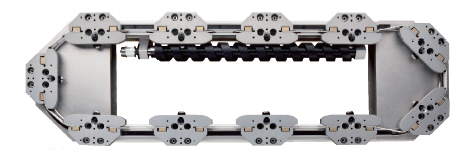

DTS2M 시스템에는 균일한 간격으로 16개의 캐리지가 있다. 그리고 2개의 드라이브 스크롤이 한 개의 서보모터를 통해 드라이브를 제공한다. 이 구성으로 최대 하중 2kg의 캐리지가 500mm 인덱스 되는 데에는 0.5초밖에 걸리지 않는다.
DTS2 트랙 시스템의 독특한 디자인으로 콜린 미어 엔지니어링은 식품, 담배, 제약 등 다양한 산업에서 사용될 수 있는 혁신적인 포장라인을 만들 수 있게 됐다. 이 시스템은 다양한 제품을 설비의 큰 변화 없이 처리할 수 있어 사용자에게 상당한 비용 절감효과를 가져준다. 시스템의 고성능 및 콤팩트한 크기, 그리고 유지보수가 거의 필요 없는 점은 부드러운 포장라인을 위한 최적 솔루션으로서 손색이 없다.
햅코의 슬라이드 및 트랙 시스템을 보완 해주는 제품인 DTS는 연속 및 간헐적으로 운동을 하며 트랙선로 주변을 따라 캐리지를 구동하는 기 조립된 제품으로 완전한 기능을 수행할 수 있는 상태로 공급된다. 따라서 고객의 기계나 프레임에 바로 결합하여 사용이 가능하다. 필요한 경우 햅코의 MCS프레임 제작용 알루미늄 프로파일 제품과 함께 사용하면 기본 프레임까지 완성된 구조로 공급이 가능하다. 캐리지는 항상 정밀 트랙을 따라 정확하게 가이드 되므로 정밀한 배열(위치 정확도가 높음)이 가능하며 외부 하중으로 인한 처짐을 방지 할 수 있다.

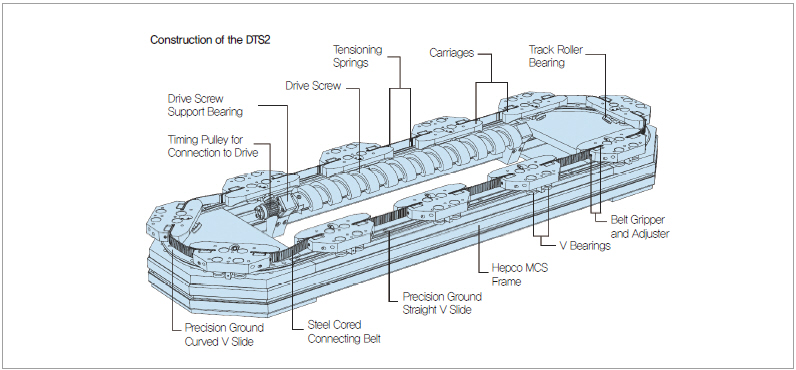

▲ 그림 2 DTS2 구성.
■ DTS2 제품 특징
• 하중범위 : 0~1 000N / 속도 : 0~3m/s
• 높은 구동력도 수용 가능한 DTS2 연결 캐리지.
• 트랙 내에서 일정한 캐리지 속도로 인해 부드러운 연속 운동이 가능.
• 높은 가속도로 인해 더 빠른 사이클 타임이 가능하여 제품 생산성이 높음.
• 스테인리스 스틸 타입 이용 가능(모든 트랙과 베어링 스프링과 패스너가 스테인리스 스틸로 제공되며, 캐리지는 일반적으로 식품용 부식방지 코팅이 되어 있는 알루미늄 합금으로 구성 됨).
• 다양한 제품을 설비의 큰 변화 없이 처리 가능하여 비용 절감효과.
