아나로그디바이스가 소형 회로 사이즈 및 높은 전력 밀도에서도 이용할 수 있도록 최대 2.25MHz에서 동작이 가능한 동기식 스텝다운 DC/DC 컨트롤러 LTC7800을 출시했다.

이 제품의 최소 온타임(on-time)은 45ns로 24VIN~3.3VOUT의 변환이 가능하며, 고정 2MHz에서 스위칭하기 때문에 AM 라디오를 포함해 까다로운 잡음에 민감한 주파수 대역대를 피할 수 있다. 동기식 정류는 최대 95%의 효율을 제공하며, 버스트 모드(Burst Mode) 동작은 무부하 스탠바이 상태에서 대기 전류를 50μA 이하로 유지하기 때문에 올웨이즈온(always-on) 시스템에 이상적일 것으로 예상된다.

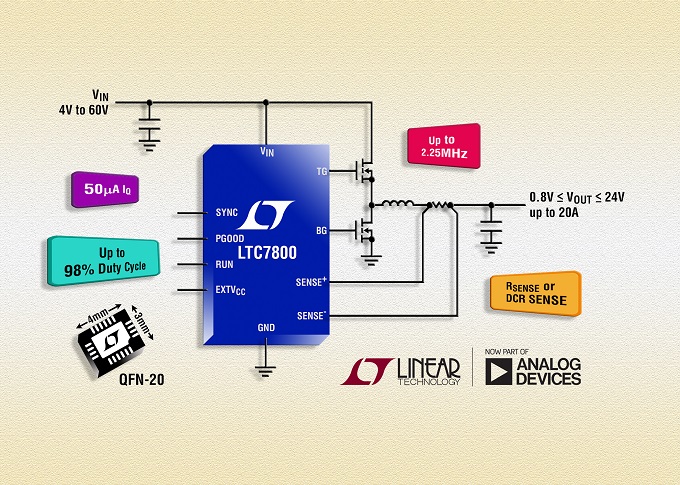

▲아나로그디바이스의 LTC7800

LTC7800은 높은 과도전압과 자동차 콜드 크랭크 상태 동안의 연속 동작으로부터 보호하고 다양한 입력 소스 및 배터리를 커버할 수 있도록 4V ~ 60V의 입력 공급 전압에서 동작하도록 제작됐다. 출력 전압은 최대 20A의 출력 전류에서 0.8V ~ 24V 범위 내로 설정할 수 있어 12V 또는 24V 자동차, 중장비, 산업 제어, 로보틱스 및 텔레콤 애플리케이션에서 활용이 가능하다.

LTC7800은 강력한 1.1Ω 온칩 MOSFET 게이트 드라이버를 탑재했다. 이는 320kHz~ 2.25MHz 범위에서 선택이 가능한 고정 주파수로 동작하며, 동일 범위 내에서 외부 클럭으로 동기화가 가능하다. 사용자는 경부하 상태에서 연속 동작, 펄스 스키핑 및 저 리플 버스트 모드 동작 중 선택할 수 있다.

전류 모드 아키텍처는 쉬운 루프 보상, 빠른 과도 응답, 우수한 라인 레귤레이션과 같은 특징을 제공한다. 출력 전류 센싱은 최고 효율을 위해 전압 DCR(drop across the output inductor)을 측정하거나 옵션인 감지 저항을 사용함으로써 이루어진다. 전류 폴드백은 과부하 상태 동안 MOSFET 발열을 제한한다. 이 밖에도 최대 98%의 듀티 사이클(방전 시 배터리에서 전력을 공급 받을 때 유용)이 특징이며, 입력 전압 또는 EXTVCC 및 파워 굿 출력 신호로부터 게이트 드라이브를 구동하는 내부 LDO가 포함됐다.
