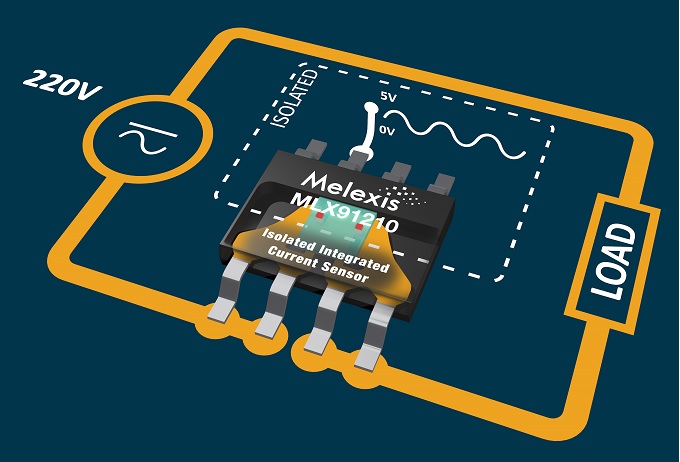

멜렉시스(Melexis)가 MLX91210 제품군을 출시하면서 첨단 홀 효과 기술 구현에 기반한 광범위한 전류 감지 디바이스 포트폴리오를 확장했다.

5V 전원으로 동작하는 MLX91210은 26.7mV/A에 이르는 전류 감도 레벨을 제공하며, 30ARMS 전류에 상응하는 ±75A의 넓은 선형 전류 측정 범위를 지원한다. SO8 및 SO16 패키지 형식으로 제공되는 이 제품은 낮은 저항 손실(SO8은 0.8mΩ, SO16은 0.7mΩ), 고전압 절연 정격(각각 2.1kVRMS 및 2.5kVRMS), 빠른 응답(단 5us 이내)을 갖는다. 각 IC의 센서 출력은 특정 전류 범위에 대해 공장 교정을 마치고, 온도 및 동작 수명 동안 최적의 안전성을 제공하도록 보정돼 장기적 정확도를 유지할 수 있다.

영전류 출력 지점에 대해 공장 교정이 제공되는 이들 디바이스는 각각 IC의 리드프레임을 직접 통과하는 전류에 비례하는 선형 아날로그 출력을 생성한다. IC 패키지 내부에서 전류 흐름에 의해 생성된 자기장은 홀 플레이트 2개 세트에 의해 각기 다르게 감지된다. 이러한 구성은 외부 필드의 영향과 누화를 방지한다.

또 홀 플레이트와 전류 전도체가 가까이 있어 신호 무결성을 구현하며, 동시에 절연층이 1차측과 2차측을 분리한다.조밀한 전력 전자장치의 설계에 대응하기 위해 견고성을 강화했으며, 자속 집속기를 필요로 하지 않는 설계로 자기 히스테리시스가 차단했다. -40°C ~ 125°C의 온도 범위가 지원되며, 센서는 IEC-60950을 준수한다.

이 제품은 서버 팜 및 데이터 센터의 전력 분배 장치에서의 정밀한 전류 흐름 모니터링을 포함해 전원 장치와 컨버터, 응답 부하 제어, 가전기기 및 전자제품 스마트 미터링과 에너지 인텔리전스, 태양광 전력 컨버터 및 컴바이너 박스, 일반 전기 모터 제어 등에 이용된다.
