필츠에서 새롭게 출시한 PNOZmulti Configurator 9.6.0을 사용하면 PC에서 안전 회로를 쉽게 구성할 수 있다. 컨피규레이터 툴은 제어 시스템에 대한 프로젝트 설계, 구성, 문서작성 및 시운전에 도움을 준다.

명확한 구조와 직관적 처리방식

그래픽 기반의 사용자 인터페이스를 가진 컨피규레이터는 윈도 표준을 따른다. 하드웨어 구성에서 세이프티 로직 프로그램 구성까지 모든 메뉴가 쉽게 구성되어 있어, 사용자가 쉽게 접근 및 적용할 수 있다.
또한, 안전 회로 구성에 익숙하지 않은 소프트웨어 엔지니어를 위해 도움말 기능을 제공하고 있다. 단순히 프로그래머의 역량에 의존하지 않고, 완성된 회로에 대한 오류 여부를 자동으로 확인하여 알려준다.
완전하게 구성된 안전 회로는 원하지 않게 변경되는 것을 방지하기 위하여 인증을 받아 놓을 수 있다. 인증을 받지 않은 안전 회로 구성은 언제라도 PNOZmulti 컨피규레이터에서 불러와서 편집, 수정, 확장할 수 있다. 이러한 구성은 문서로 출력하여 사용할 수 있다.

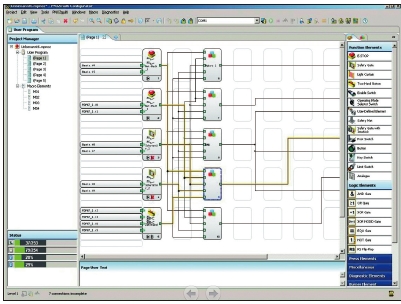

▲ 안전 회로 구성을 위한 PNOZmulti Configurator 9.6.0 실행 모습

안전한 드라이브 감시

PNOZmulti Configurator 9.6.0 버전으로 모션 모니터링 기능이 새롭게 추가되면서 PNOZmulti2를 통해 안전한 축 감시도 가능해졌다. 작업자는 이 모듈을 통해 1개축이나 2개축의 안전감시를 할 수 있다. 또한, 안전 기능 1개당 소프트웨어 블록 하나를 사용할 수 있어 구성을 용도에 따라 최적화할 수 있다. 드라이브를 감시하는 모션 감시 기능으로는 이하와 같다.

· 안전 제한 속도 : 안전 제한 속도 기능은 설정된 최고 속도를 초과하지 않도록 모니터링하는 기능이다. 만약 속도 제한 값을 초과하면 드라이브는 동작을 멈추게 된다.
· 안전 방향 제어 : 안전방향 제어 기능은 운전이 정해진 방향으로만 움직일 수 있도록 제어한다. 만약 정해진 방향대로 동작하지 않으면 드라이브는 동작을 멈추게 된다.
· 안전 블이크 검사 : 안전 브레이크 테스트 기능은 블이크의 기능을 점검한다. 이 검사는 제어 중의 결함이나 블레이크에 관한 결함을 인식하는 데 사용된다. 브레이크 테스트는 특정 애플리케이션과 위험성 평가에 따른 요구사항에 따라 매 생산주기 또는 24시간마다 수행될 수 있다.
· 안전 운전 정지 : 안전 작동 정지 기능은 축에 의해 도달하는 정지 위치를 감시하고 정해진 구간 외의 이탈을 방지한다.
· 안전 정지2 : 안전 정지2의 기능에서 운전은 제어 정지로 되고, 안전 작동 정지가 시작된다. 안전 작동 정지에서 운전의 모든 제어 기능은 완전히 유지된다.

필츠 코리아
